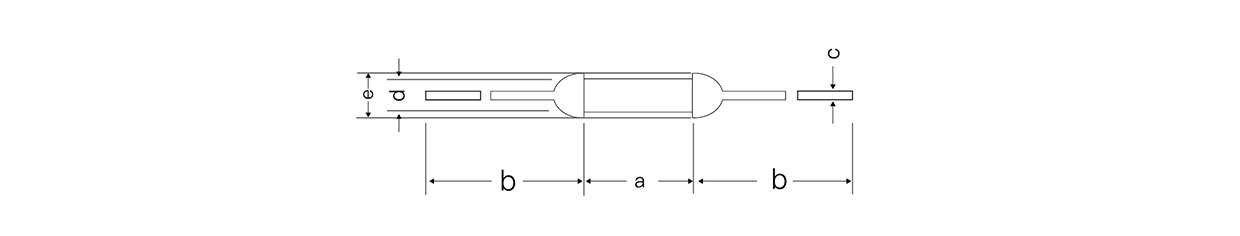

單位：mm
系列 | a | b | c | d | e |
P-F | 9.0±0.5 | 38±3 | Φ0.54±0.05 | Φ2.5±0.1 | 3.0及以下 |
型號 | 額定動作溫度 Tf(℃) | 實測動作溫度（℃） | 保持溫度 Th（℃） | 極限溫度 Tm(℃) | 額定電流 Ir(A) | 額定電壓 Ur(V) | |
IEC | Corp | ||||||
P1-F | 102 | 102 + 0 / -10 | 98±3 | 80 | 200 | 2 | 250 |
P2-F | 115 | 115 + 0 / -10 | 112±3 | 99 | 200 | 2 | 250 |
P3-F | 125 | 125 + 0 / -10 | 120±3 | 105 | 200 | 2 | 250 |
P4-F | 130 | 130 + 0 / -10 | 126±2 | 107 | 200 | 2 | 250 |
P5-F | 135 | 135 + 0 / -10 | 131±3 | 115 | 200 | 2 | 250 |
P9-F | 138 | 138 + 0 / -10 | 135±2 | 118 | 200 | 2 | 250 |
P12-F | 145 | 145 + 0 / -10 | 140±2 | 126 | 200 | 2 | 250 |
P7-F | 150 | 150 + 0 / -10 | 145±3 | 128 | 200 | 2 | 250 |
P15-F | 223 | 223 + 0 / -10 | 218±2 | 190 | 280 | 2 | 250 |
P01-F | 76 | 76+0/-10 | 72±2 | 55 | 200 | 2 | 250 |
型號 | UL/CUL | VDE | CCC | PSE | KC |
P1-F | E140847 | 40000032 | 2020980205000147 | JET0749-32001-1003 | SU05017-5005C |
P2-F | |||||
P3-F | JET0749-32001-1004 | SU05017-5006C | |||
P4-F | |||||
P5-F | |||||
P9-F | |||||
P12-F | JET0749-32001-1006 | ||||
P7-F | |||||
P15-F | ○ | ○ | ○ | ○ | ○ |
○待定 |
